ライトアニメーション
CreativeStudio でライトにアニメーションをつける際の設定をサンプルデータ ToyMobile を使用して説明します。
サンプルデータの読み込み
使用するサンプルデータには、ライトのディフューズカラーと Transform にアニメーションが作成されています。
設定されている「Transform」アニメーションは、3DCG ツールで作成したアニメーションをエクスポートして使用しています。
補足：
ライトアニメーションのエクスポートについては、別途用意されている「プラグインマニュアル」を参照してください。
モデルとエフェクトの読み込み
CreativeStudio メニュー [ファイル]→[開く]→[中間ファイル] で読み込みます。
| 中間ファイル | 場所 |
|---|---|
| ロケットと星のモデル | " %NW4C_ROOT%/SampleData/Graphics/Intermediate/ManualResource/TutorialToyMobile/ToyMobile.cres " |
| 炎と煙のエフェクト | " %NW4C_ROOT%/SampleData/Graphics/Intermediate/ManualResource/TutorialToyMobile/ToyMobileEffect.cres " |
パーティクル連携（アクション）の読み込み
CreativeStudio メニュー [ファイル]→[開く]→[パーティクル連携] で読み込みます。
| 中間ファイル | 場所 |
|---|---|
| パーティクル連携データ | " %NW4C_ROOT%/SampleData/Graphics/Intermediate/ManualResource/TutorialToyMobile/ToyMobileAction.cact " |
注意：
上記のパーティクル連携（アクション）を読み込むだけでは、「炎のエフェクト」はロケットに追従しません。
ロケットに炎を追従させたい場合は、 パーティクルと 3D モデルの連携 を参照してください。
サンプルモデルのアニメーションを再生するとエンジンの噴射と共に「月に黄色いライト」が当たるようになっています。
ライトアニメーションの編集
ここでは、カーブエディタパネルを使用して、ライトカラーを変更する手順を説明します。
メインメニュー[ウィンドウ]→[カーブエディタ]を選択して、カーブエディタパネルを開きます。
コンテンツパネルに表示されている、ライトを選択すると、カーブエディタパネルにカーブが表示されます。
図 1 . ToyMobile のライトのディフューズカラーで設定されている R G B のカーブ
Toy_Mobile の ライトのディフューズカラー の設定は以下になります。
| フレーム | アニメーション対応軸 | カーブの説明 | 設定内容 |
|---|---|---|---|
| 0 ～ 6 | R | R のカラー成分は、0 フレームから 6 フレームまでの間に 0.4 に向けてカーブが作成されています。 | G と B のカラー成分が変化しますので、ライトのディフューズカラーは黒から暗い黄色にアニメーションします。 |
| G | G のカラー成分は、0 フレームから 6 フレームまでに 0.4 に向けてカーブが作成されています。 | ||
| B | B のカラー成分は、200 フレームまで固定で 0 です。 | ||
| 6 ～ 102 | R | この間、カーブに変化はありません。 | ライトのディフューズカラーは暗い黄色のままです。 |
| G | この間、カーブに変化はありません。 | ||
| B | B のカラー成分は、200 フレームまで固定で 0 です。 | ||
| 102 ～ 111 | R | R のカラー成分は、102 フレームから 111 フレームまでに 0 に向けてカーブが作成されています。 | 0 フレームから 6 フレームとは逆に G と B のカラー成分が0に変化しますので、ライトのディフューズカラーは暗い黄色から黒にアニメーションします。 |
| G | G のカラー成分は、102 フレームから 111 フレームまでに 0 に向けてカーブが作成されています。 | ||
| B | B のカラー成分は、200 フレームまで固定で 0 です。 | ||
| 111 ～ 200 | R | この間、カーブに変化はありません。 | ライトのディフューズカラーは黒のままです。 |
| G | この間、カーブに変化はありません。 | ||
| B | B のカラー成分は、200 フレームまで固定で 0 です。 |
ここでは、ToyMobile のライトのディフューズカラーを編集してみます。

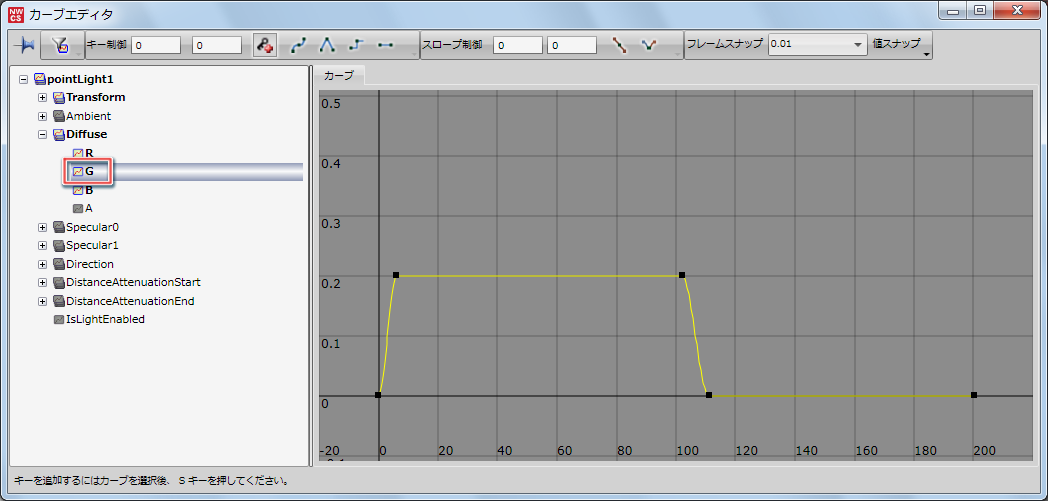

カーブエディタパネルでディフューズカラー の G の 6 フレームと 102 フレームにあるキーの値を [0.4] → [0.2] へ変更します。
ディフューズカラーを編集してアニメーションを再生すると、「月にあたるライト」が編集前の「暗い黄色」から「オレンジ色」に変わったことが確認できます。
