参照テーブル

ここでは参照テーブルについて説明します。

参照テーブルの詳細については、別途用意されている「CTR-グラフィックス入門」も同時に参照することをお奨めします。

参照テーブルとは

フラグメントライティングでは、ライトやマテリアルのさまざまな質感を表現するために参照テーブルを使用します。

参照テーブルとは、あらかじめ用意しておいた表（テーブル）に値を入力し、その値が表（テーブル）を参照することで、複雑なライティングの計算であっても、決められた時間内に処理できる仕組みです。

以下の図は参照テーブルの仕組みを示したものです。入力角は256段階で設定され、表（テーブル）はカーブを使って設定します。

フラグメントライティングでは次の項目の設定に参照テーブルを使用します。

分布とは、セカンダリカラーの計算として、スペキュラーの形状に変化を与える要素です。

分布の設定は参照テーブルを使って行います。分布 0 はスペキュラーカラー 0 に、分布 1 はスペキュラーカラー 1 に対して影響します。

以下の図は、参照テーブルを使用したスペキュラー形状の制御について説明しています。

反射とは、セカンダリカラーの計算として、スペキュラーの色を制御する要素です。

反射の設定は参照テーブルを使って行います。

以下の図は、参照テーブルを使用したスペキュラーカラーの制御について説明しています。

フレネルとは、セカンダリカラーの計算として、マテリアルの透明度 ( アルファ値 ) を制御する要素です。

フレネルの設定は参照テーブルを使って行います。

以下の図は、フレネルによる表現を説明しています。

距離減衰とは、ポイントライト及びスポットライトで設定できる、ライトからオブジェクト表面までの距離によって光がどのように減衰するかを制御する要素です。

ポイントライト及びスポットライトの距離減衰の設定は参照テーブルを使って行います。

スポットライト減衰とは、スポットライトで設定できる、ライトからオブジェクト表面までの距離によって光がどのように減衰するかを制御する要素です。

スポットライトの距離減衰の設定は参照テーブルを使って行います。

ここでは、参照テーブルで使用できる入力角について説明します。

注意：
入力角 CP を使用する場合は、レイヤーコンフィグを「レイヤーコンフィグ 7」に設定してください。
レイヤーコンフィグ 7 以外で入力角 CP を使用した場合は、プレビューに反映されません。

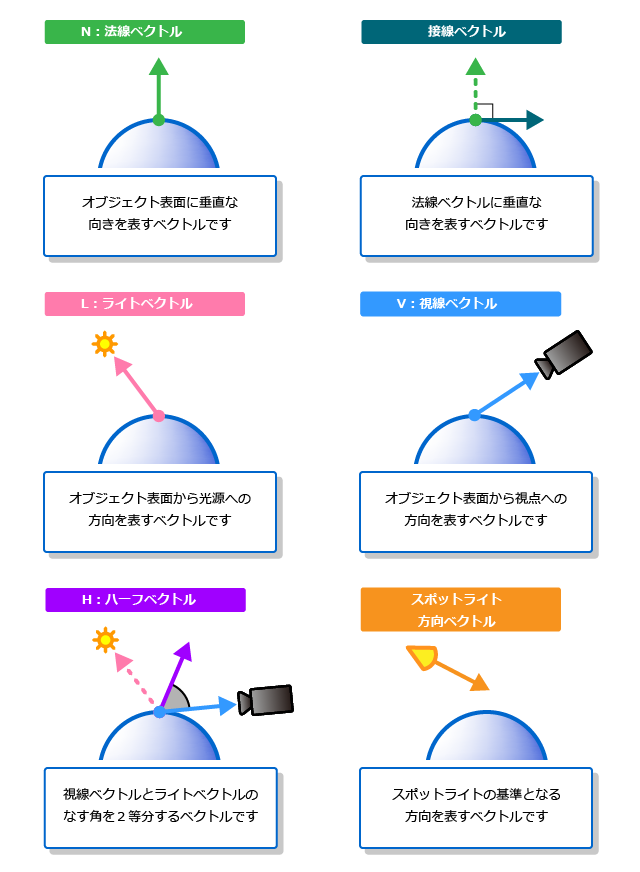

以下の表は、参照テーブルの入力角についてまとめたものです。

入力角の種類	説明	主な用途
LN	ライトベクトルと法線ベクトルのなす角	ディフューズ
NV	法線ベクトルと視線ベクトルのなす角	フレネル
NH	法線ベクトルとハーフベクトルのなす角	スペキュラー
VH	視線ベクトルとハーフベクトルのなす角
SP	ライトベクトルとスポットライト方向ベクトルのなす角	スポットライト減衰
CP	接平面へのハーフベクトルの射影と接線ベクトルがなす角	異方性反射
